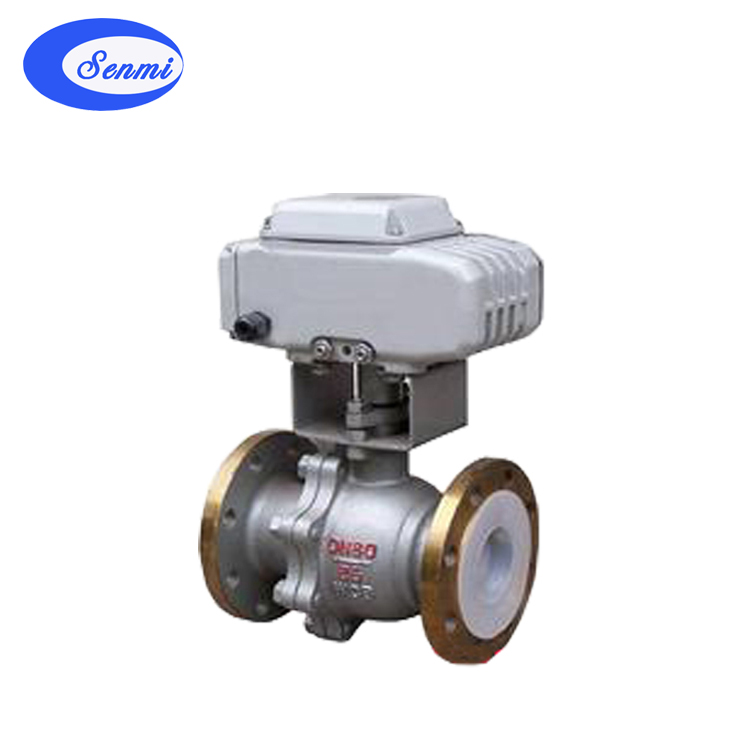

電動襯氟球閥的詳細資料：
ZSS/HRF系列電動襯氟球閥是旋轉切斷型球閥它由氣缸活塞式執行機構(或電動執行機構)和襯氟塑球閥兩部分組成。由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的氟塑料FEP(簡稱F46)或PTFE(簡稱F4)，故具有可靠的耐腐蝕性和密封性。能廣泛適用于化工、石油、冶金、醫藥、電力等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷。
電動襯氟球閥特點：
1.耐腐蝕：閥體內腔及球體均包襯2.5～3㎜厚的F46或F4，能耐酸、堿、耐強腐蝕。
2.采用軟密封閥座，密封性能好。
3.體積小，重量輕，結構簡單，安裝維修方便。
4.流阻小，流通能力大。
5.如配用閥門定位器，可實現比例調節。
6.該閥可配各種型號的電動執行機構，配套成ZDRF－10/16C型電動襯氟塑O型球閥。
電動襯氟球閥主要零部件材料及技術參數：
|
型式
|
直通二片式鑄造球閥
|
|
公稱通徑
|
G3/4、20、25、32、40、50、65、80、100、125、150mm
|
|
公稱壓力
|
PN1.0、1.6Mpa
|
|
連接形式
|
法蘭連接：密封面形式 RF
|
|
法蘭連接用緊固件
|
GB6170(六角螺母)，GB5782(六角頭螺栓)或GB901(等長雙頭螺柱)
|
|
閥體材料
|
ZG230-450襯F4、CF8、CF8M、CF3襯F46或F4
|
|
適用溫度
|
襯F46 -30℃～+120℃ 襯F4 -30℃～+150℃
|
|
填料箱
|
WCB襯F4、CF8、CF8M、CF3襯F46或F4
|
|
填料密封箱
|
V形聚四氟乙烯(PTFE)，柔性石墨，PTFE
|
|
閥芯型式
|
圓柱形通孔帶桿球體
|
|
球芯材料
|
ZG230-150襯F46或F4、CF8、CF8M、CF3襯F46或F4
|
|
額定行程
|
90°
|
|
流量特性
|
快開，配定位器后近似等百分比
|
電動襯氟球閥連接尺寸Main External and Connection Dimension
|
DN
(mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
n-фd
|
W
|
D0
|
H
|
WT(kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-14
|
120
|
-
|
80
|
2.5
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-14
|
140
|
-
|
90
|
3
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-14
|
160
|
-
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-18
|
160
|
-
|
110
|
5.7
|
|
40
|
11/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-18
|
200
|
-
|
120
|
7
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-18
|
250
|
-
|
135
|
9.5
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-18
|
300
|
-
|
145
|
15
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
4-18
|
350
|
-
|
185
|
19
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
22
|
8-18
|
400
|
-
|
195
|
33
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
24
|
8-18
|
500
|
-
|
210
|
58
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
24
|
8-23
|
-
|
200
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-23
|
-
|
240
|
490
|
155
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-23
|
-
|
240
|
550
|
210
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-14
|
120
|
-
|
80
|
2.5
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-14
|
140
|
-
|
90
|
3
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-14
|
160
|
-
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-18
|
160
|
-
|
110
|
5.7
|
|
40
|
11/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-18
|
200
|
-
|
120
|
7
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-18
|
250
|
-
|
135
|
9.5
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-18
|
300
|
-
|
145
|
15
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-18
|
350
|
-
|
185
|
19
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-18
|
400
|
-
|
195
|
33
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-18
|
500
|
-
|
210
|
58
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-23
|
-
|
200
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-23
|
-
|
240
|
490
|
155
|
|
2.5MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-14
|
120
|
-
|
80
|
2.5
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-14
|
140
|
-
|
90
|
3
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-14
|
160
|
-
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-18
|
160
|
-
|
110
|
5.7
|
|
40
|
11/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-18
|
200
|
-
|
120
|
7
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-18
|
250
|
-
|
135
|
9.5
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
22
|
8-18
|
300
|
-
|
145
|
15
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-18
|
300
|
-
|
185
|
19
|
|
100
|
4
|
305
|
230
|
190
|
160
|
3
|
24
|
8-23
|
-
|
200
|
195
|
33
|
|
125
|
5
|
356
|
270
|
220
|
188
|
3
|
28
|
8-25
|
-
|
200
|
210
|
58
|
|
150
|
6
|
394
|
300
|
250
|
218
|
3
|
30
|
8-25
|
-
|
200
|
450
|
93
|
|
