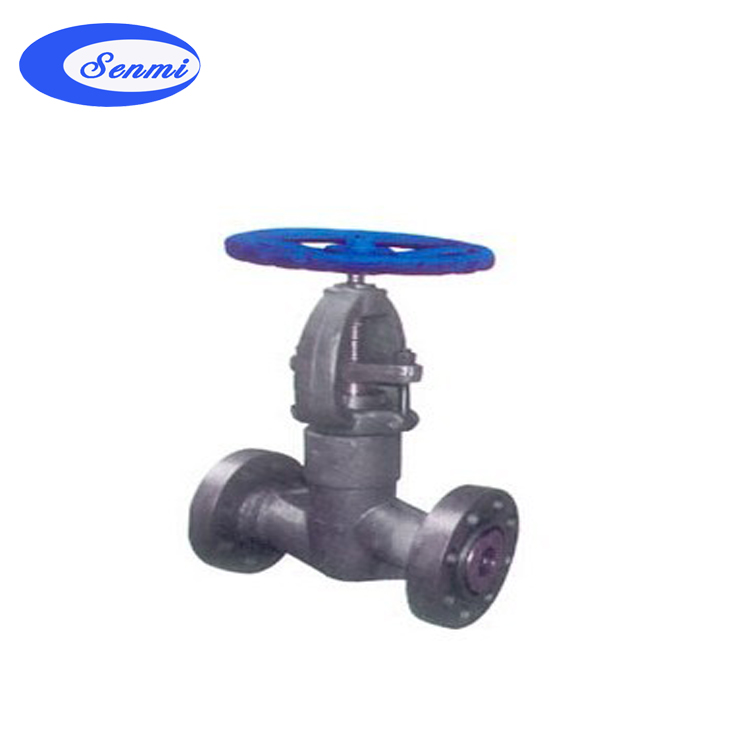

自密封法蘭截止閥簡述
自密封法蘭截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
鍛鋼自密封截止閥設計結構和特征
截止閥的設計與制造符合API602，BS5352和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
鍛鋼自密封截止閥采用以下結構
全徑或縮徑
明桿支架式(OS&Y)
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端(NPT)符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型。
自密封法蘭截止閥結構解剖圖

自密封法蘭截止閥 標準材質明細表
| 序號 |
零件名稱
|
CS to ASTM |
AS to ASTM |
SS to ASTM
|
| Ttpe A105 |
Type A182 F22 |
Type A182 304(L) |
A182 F316(L) |
| 1 |
閥體
|
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥瓣
|
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
閥桿
|
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
密封螺母
|
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 5 |
密封圈
|
A182 F304L |
A182 F316L |
| 6 |
閥蓋
|
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 7 |
銷釘
|
A276 420 |
A182 F304 |
| 8 |
墊圈
|
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 9 |
提升螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
填料
|
柔性石墨 |
PTFE |
| 11 |
手輪
|
A276 420 |
A182 F304 |
| 12 |
填料壓板
|
A216 WCB |
A351 CF8 |
| 13 |
填料壓板
|
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 14 |
螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
閥桿螺母
|
A276 410 |
| 16 |
手輪
|
A197 |
| 17 |
銘牌
|
SS |
| 18 |
螺母
|
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
適用介質
|
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； |
